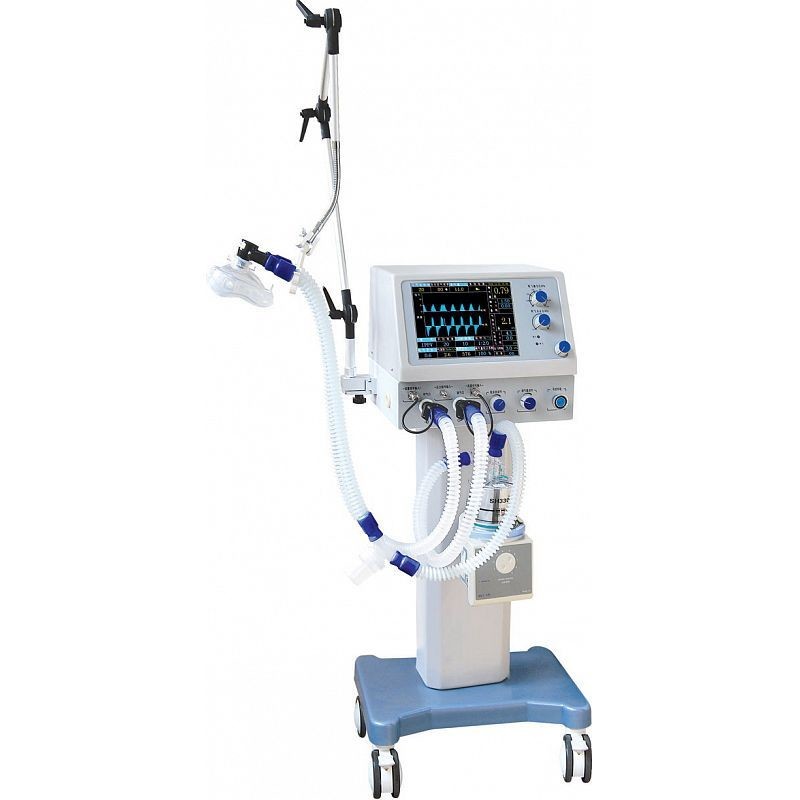

Medische ventilator

Fysieke specificaties

Afbeelding

10.4'' LCD-display

Modus:

pneumatisch aangedreven en elektrisch bediend systeem

Trolley:

Vervaardiging waarbij de waarde van alle gebruikte materialen niet meer bedraagt dan de waarde van alle gebruikte materialen

Technische specificaties

Gasbehoefte:

Medische zuurstof en stikstofoxide met een druk tussen 280 en 600 kPa

veiligheidsventiel

<12.5 kPa

Ademhalingsfrequentie

1 ~ 99 beats per minuut

Oxygenconcentratie

21% ~ 100% verstelbaar

Maximale ventilatie per minuut

≥18 L / min

ventilatiemogelijkheden

A/C, IPPV, SIPPV, IMV, SIMV, PEET.

Naleving van de ventilatorvoorschriften

≤30 ml/kPa

- Wat is er?

0 ~ 1,0 kPa

Ptr:

-10 ~ 10 hPa

IMV-frequentie:

1 tot 20 slagen per minuut

I/E-verhouding:

41 tot en met 1:4, heeft de omgekeerde verhouding ventilatie

Tidevolume

Instelbereik: 50~1500 ml Displaybereik: 0~2000 ml ; resolutieverhouding: 10 ml

Inspirerende Plateau:

0~1s

Maximale veiligheidsdruk

≤ 6,0 kPa

Zeegt:

een diepe ademhaling per 80 gecontroleerde ademhalingen, de inademingstijd is 1,5 keer hoger dan het instelpunt

Beperking van de druk:

1.0 tot en met 6.0 kPa

Alarm van de luchtwegdruk: hoorbaar en zichtbaar en met gele en rode kleuren

Onderste: 0,1 ~ 6,0 kPa; bovenste: 0 ~ 5,0 kPa

±0,2 kPa

Ventilatievolume alarmer:

≥ 18L/ MIN

Alarm van de stroomtoevoer

AC / DC stroomvoorziening zijn na het falen om alarm onmiddellijk uit te zenden
Alarmtijd: houd > 120 s

De luchtwegdruk blijft hoger dan 15 hPa ±1 hPa gedurende 15 s±1 s, dan zal de machine een geluidsalarm uitzenden,de druk wordt in het rood weergegeven en de continue hoge druk rood alarm tekst wordt weergegeven op het scherm van de anesthetische respirator.

Bedrijfsomstandigheden

Omgevingstemperatuur:

10~40^oC

Relatieve luchtvochtigheid:

niet meer dan 80%

Atmosferische druk:

860 hPa~1060 hPa

Vermogen vereiste:

100-120 Vac, 50/60 Hz;

Let op: de wisselstroomvoorziening die voor de anesthesie-machine wordt gebruikt, moet goed geaard zijn.

Let op: het gebruikte anesthesieapparaat moet zijn uitgerust met een kooldioxide-monitor die voldoet aan ISO 9918:1993, een zuurstofmonitor die voldoet aan ISO 7767:1997 en een gasvolume-monitor bij uitademing die voldoet aan 51.101.4.2 van Medische elektrische apparatuur Deel II: Bijzondere eisen voor de veiligheid en de basistoestand van anesthesie-systemen.

Bewaarplaats

Omgevingstemperatuur:

-15^oC ~+50^oC

Relatieve luchtvochtigheid:

niet meer dan 95%

Atmosferische druk:

86 kPa~106 kPa.

Het moet worden bewaard in een ruimte zonder corrosieve gassen en goed geventileerd

Pakket

verpakkingsdoos

voldoen aan de eisen van GB/T 15464

Tussen de verpakkingsdoos en het product: zacht materiaal met een passende dikte om loskomen en wederzijdse wrijving tijdens het vervoer te voorkomen

Vochtbescherming en regenbescherming om ervoor te zorgen dat het product tegen natuurlijke schade wordt beschermd.

Veiligheid & Alarm

Gasbrondruk

Onmiddellijk alarm; “hoog alarmniveau” flikkert en geeft een geluidssignaal.

Alarm voor luchtwegdruk

De luchtwegdruk overschrijdt 15 mpa. De maximale vertraging is niet langer dan 17 seconden.

Tide-volume-alarm

Minder dan 50 ml, het alarm zal worden ingesteld na één ademhalingscyclus.

Alarm voor ventilatievolume

Onderaan: 0~12L/min; boven: 18L/min

Alarm voor batterijspanning

Het alarmeert wanneer de batterijspanning lager is dan 10,5 V.

De kracht van zelfonderzoek

Zelf testen voordat het werkt, om te verzekeren dat het normaal werkt.

Standaardconfiguratie

De hoeveelheid

Naam

1 set

Hoofdeenheid

1 set

Zuurstofbuis

2 sets

Silicone masker

1 pc

Stroomleiding

4 stuks

met een diameter van niet meer dan 15 mm

2 stuks

Standaardpijp

1 set

Zuurstofreducer

1 set

Vochtbevochtiger

1 pc

Batterij
